概述

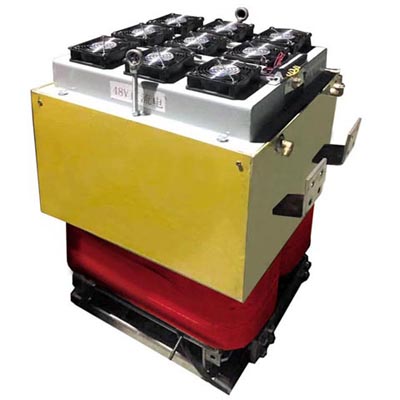

　　該型變壓器為干式結構，絕緣等級可達到H級，工作頻率400Hz～30kHz，采用超級鐵芯和箔繞式線圈等特殊工藝制造。

　　組成：換熱器，風機，水冷板。

特點

▲  體積小、重量輕、高功率密度

▲  適用于航空、特種車輛等對體積、重量有特殊要求的設備

▲  磁密較低，遠低于飽和磁密，使溫升、損耗、局放水平都較低。

▲  使用超級鐵芯，使鐵損非常低、噪音振動引起的磁致伸縮幾乎為零，且導磁率極高

▲  使用不銹鋼夾件，有效的減少了漏磁和渦流損耗

▲  冷卻方式為風水冷，風機在頂部向上抽風，水冷板緊貼鐵芯，冷卻效果明顯，使溫升保持在較低水平
